消防員用防爆無線機

2012年11月に開催されたIMOの海上安全委員会(MSC91)において、決議MSC.338と339が採択されました。
これに伴いまして、下記該当船の新造船は2014年7月以降起工の船舶から、現存船は2018年7月以降の最初の無線検査までに、本質安全防爆または耐圧防爆型の持ち運び式無線通信装置を消防班1班につき、最低2台所持することが義務づけられました。
(ClassNKテクニカルインフォメーションTEC-0990,1095参照)

外航船・・・総トン数500トン以上の全ての船舶
内航船・・・客船、危険物積載船

また、2020年7-1より以下の内容が追加されております。

消防員装具無線機について

a.2014-7-1施行時

2020/10/30
日本ラムダ株式会社

消防員の通信手段について
(1)消防員用持ち運び式無線通信装置を消化班につき少なくとも2つ備えること。また当該装置は双方向通信を行うことができ、耐圧防形もしくは本質安全防形のものとすること。
(2)SOLAS条約3章第6条規則2.1及び第6条規則4.1で要求されている無線通信装置を除き、その他の禅定通信手段である無線通信装置については消防員用持運び式無線通信装置として兼用して差し支えない。
(3)消防員用持運び式無線通信装置に対する主管庁又は弊会による形式承認は要求されない。
(4)2014年7月1日以降に起工する船舶については観光までに上記の要件に適合すること。
(5)2014年7月1日より前に起工された船舶については、2018年7月1日以降の最初のSEの定期的検査までに上記の要件にで記号すること。(当該検査時に弊会検査員が本船上で確認を行います。
防爆認証要件:規定なし

b.2020-7-1 改正施行

R.10.10として次の1節を加える。
R.10.10 消防員装具
R.10.4 消防員の通信手段
-1.規則R編10.10.4の適用上、「消防員用持運び式無線通信装置」は」次の(1)及び(2)の要件を満たすものとすること。
(1)IEC60079あに定義される1種危険場所での使用に適した安全形として承認されているもの
(2)消防員が当該船舶において到達しうる危険場所のうち最も危険な場所での仕様に適したガス蒸気グループ及び温度等級を満足した防爆型電気機器であるもの
-2.2022年7月1日より前に建造契約を行った船舶に搭載される装置であって、新規もしくは追加で搭載されるもの及び既存の装置と取り替えられるものは、前-1.によること。
防爆認証要件/規格
IEC60079 UL913
Ex ib ⅡC T3 Class I,Division 1、
GroupA,B,C,D T3
Ex ib:一種危険場所対応
ⅡC:アセチレン、水素など
T3:200℃
GroupA,B,C,D T3
ClassⅠ:ガス、蒸気
Division1:常時危険環境にある場所
GroupA:アセチレン
GroupB:水素
GroupC:エチレン
GroupD:プロパン (危険源の自然発火温度)
T3:200℃

c,適応条件(規則はNK発行による)

場所 ガス蒸気グループ 温度等級 適用規則
蓄電池室 ⅡC T1 H編2.11.6
アセチレン格納庫 ⅡC T2 検査要領H2.1.3-7
塗料庫 ⅡB T3 表H2.1.3-7

当社では本質安全防爆を適合し、防爆グレードは消防員装具の要求を満たし、現行機で最高。
NK承認/UL規格適合、SGS認証取得のトランシーバー“HX600UJFIS“をご用意しております。
そして総務省型式承認を取得し、日本船籍、外国船籍どちらでも対応可能で、防塵防水品(IP57)です。

UHF船上通信設備 HX600UFJFIS

特徴

防爆構造
NK承認【証明番号:TA14505M】
UL規格適合【ANSI/UL913 1997 (Edition5)】 Intrinsically safe type (Division 1, Class I, Group A, B, C& D,Class II, Groups E, F & G, and Class Ill, Temp T4)タンカー や LPG/ LNG 運搬船、自動車運搬船などの引火性危険物運搬船でも使用できる、本質安全防爆構造です。

定格

使用周波数 457.525 ~ 467.575MHz (467.600, 467.6125, 467.250)MHz
電波型式 F3E
通信方式 単信方式、半複信方式
送信出力 2W/0.2W (1W/0.1W)
受信感度 0.28μV以下(12dB SINAD)
オーディオ出力 0.5W以上(16Ω負荷 5% 歪)
トーンスケルチ機能 CTCSS
電源電圧 DC7.2V
消費電流 送信1.2A以下(2W)、O.5A以下(0.2W)
受信300mA以下(AF0.3W出力時)
待受68mA以下
電池使用可能時間 約10時間(CBP600LIIS使用時)

(2W送信:受信:待受=1:1:18)
使用温度範囲 -20℃+60℃
寸法 幅56mm高さ96mm奥行48mm
(突起物含まず)
質量 約350g(アンテナ、CBP600LIIS含む)
付属品 アンテナ、リチウムイオン電池パック、取扱説明書

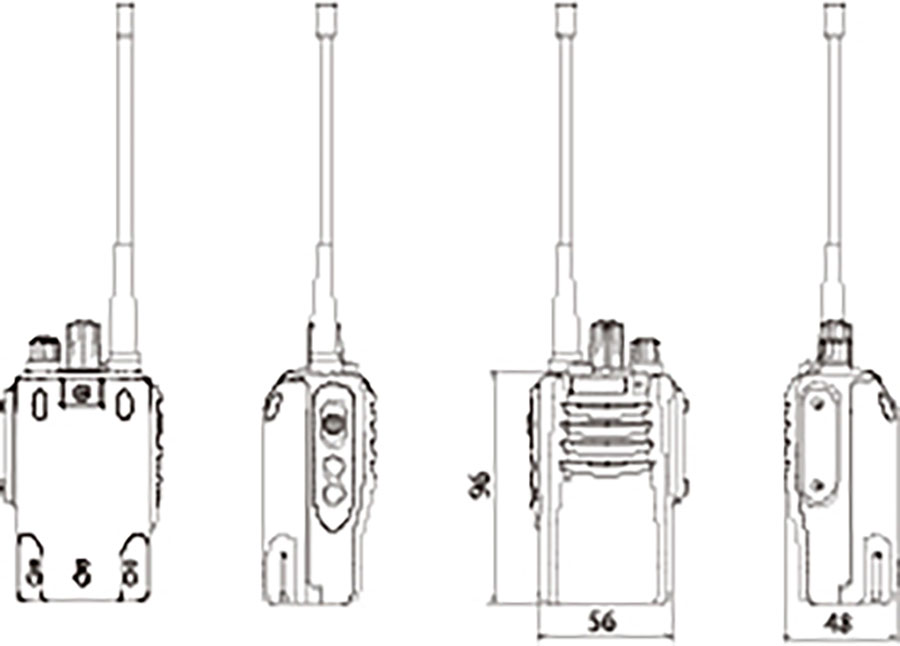

外観寸法

オプション

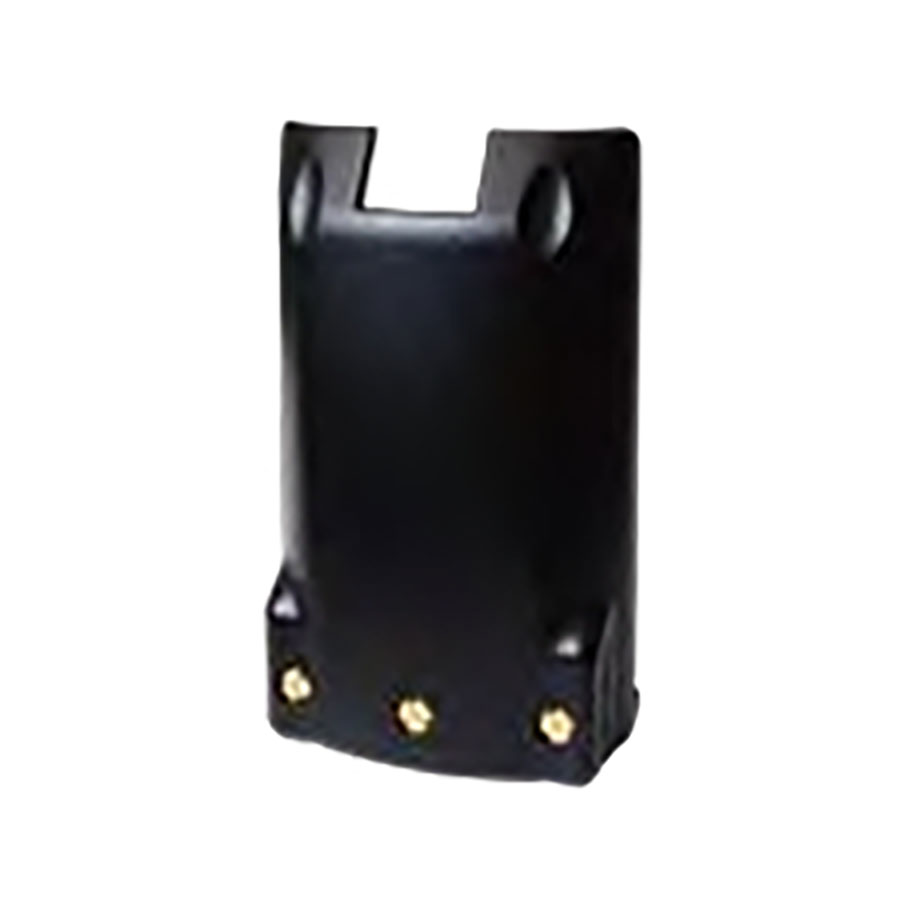

リチウムイオン電池パック
CBP600LIIS(1950mAh)

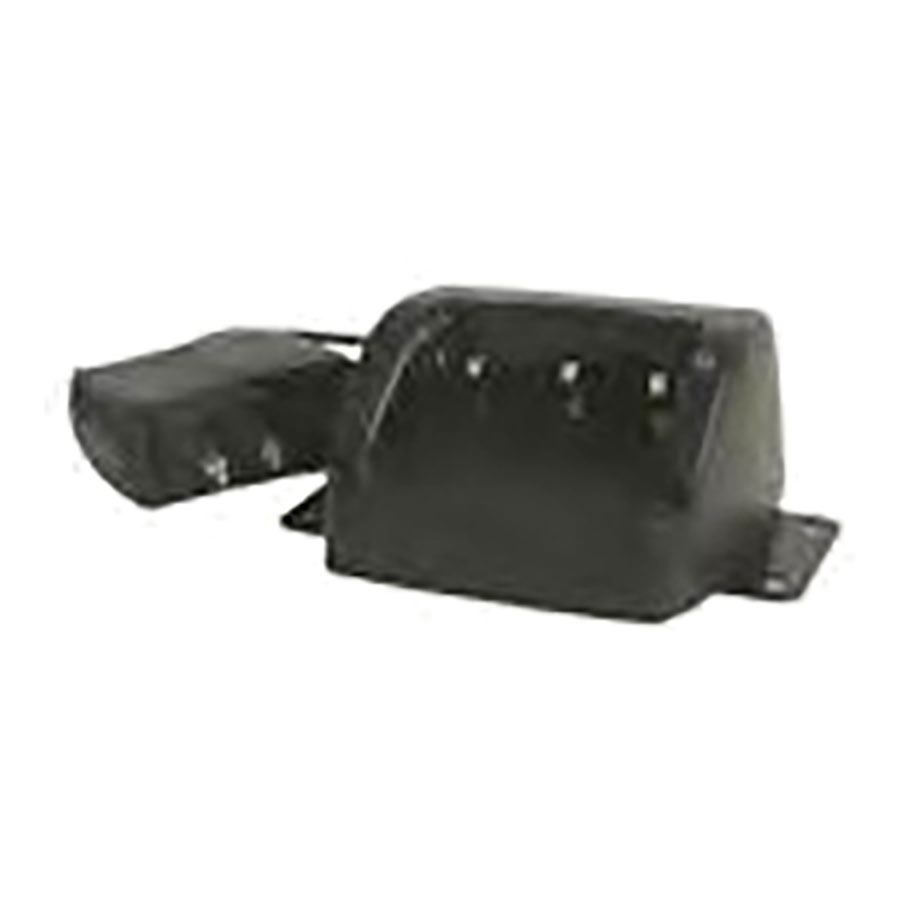

急速充電器
CSA602

キャリングケース
CLC601

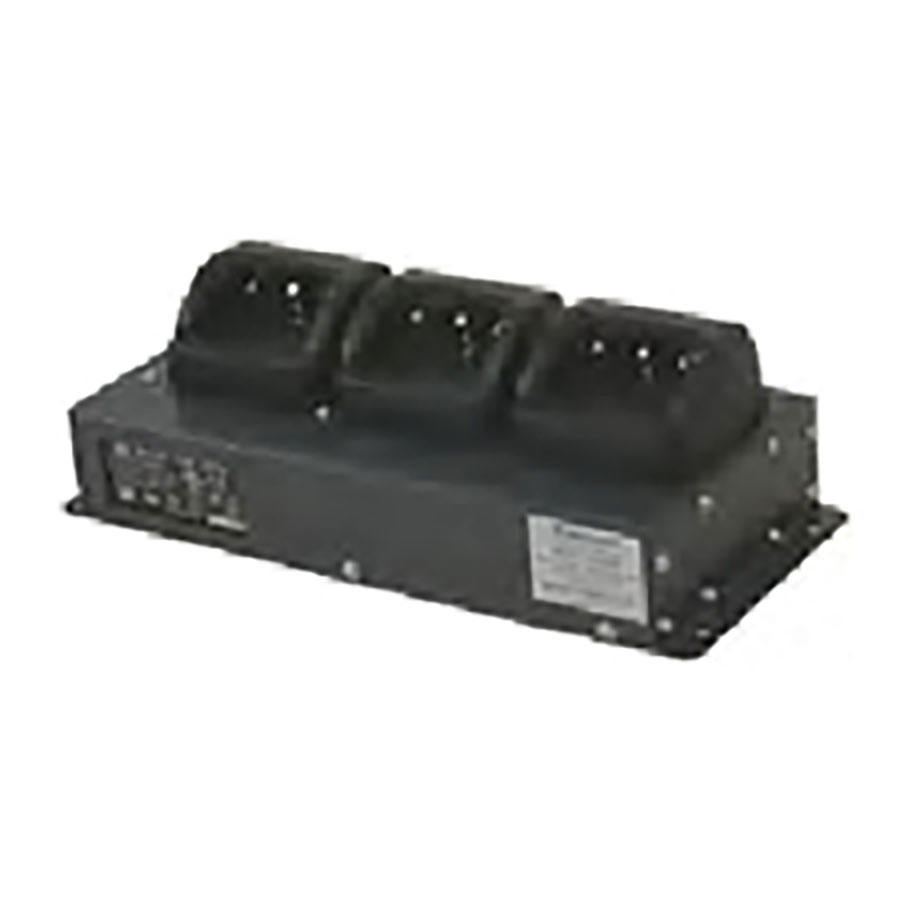

3連充電器
CSB302D/W

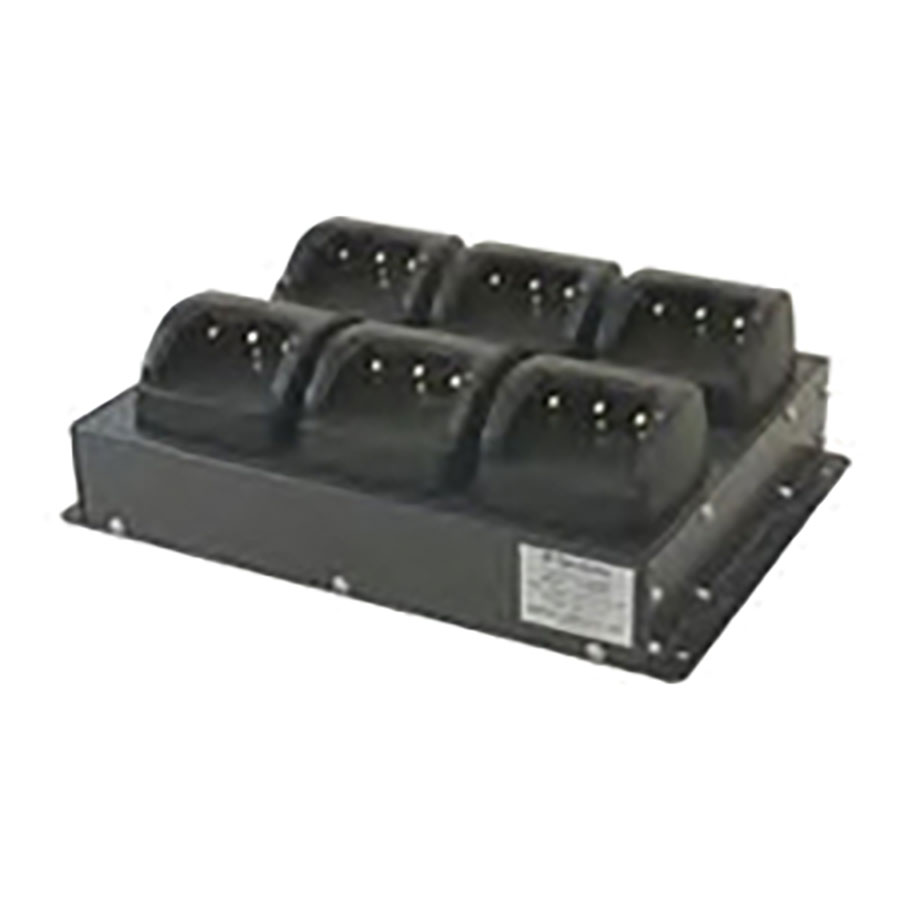

6連充電器
CSB602D/W

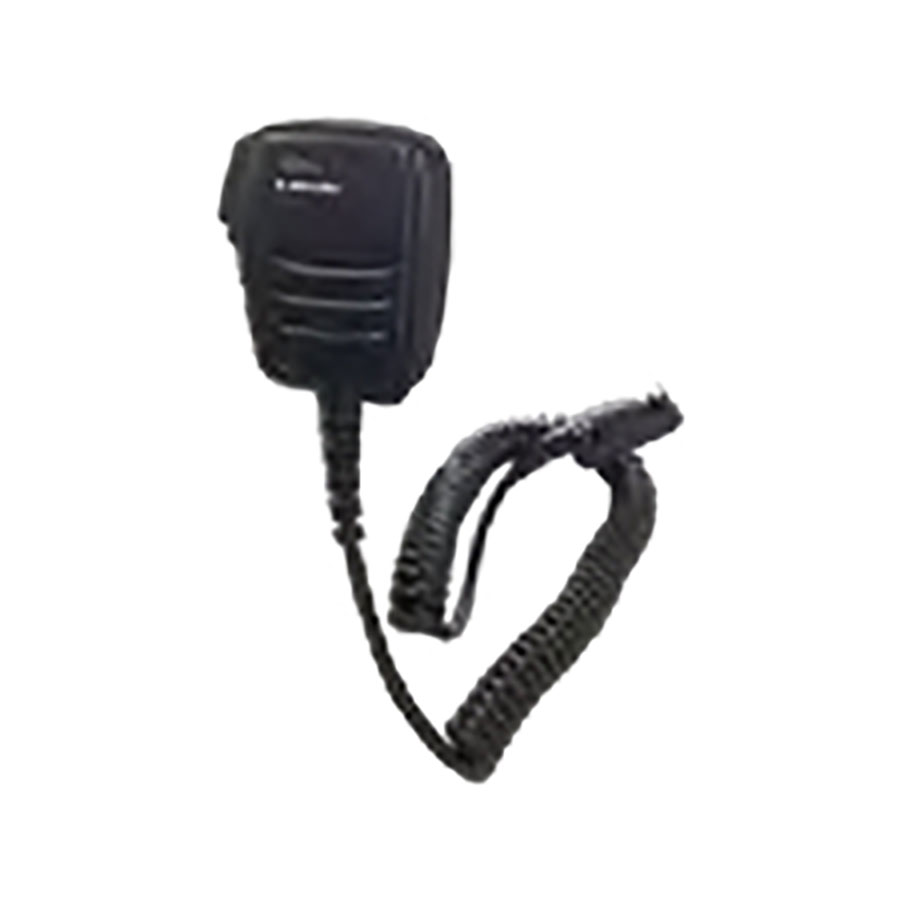

スピーカーマイク(IP54)
CMP600JA

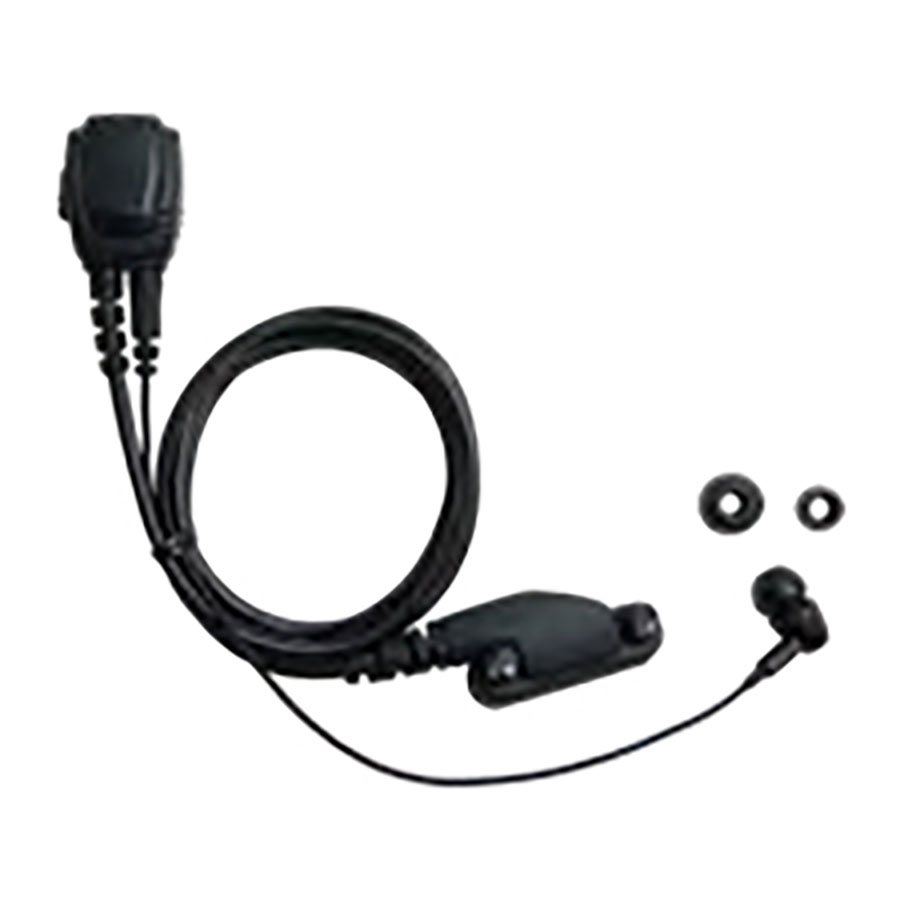

タイピン型イヤホンマイク
CTM600

スピーカーマイク(IP54)
CMP600JA

タイピン型イヤホンマイク
CTM600
